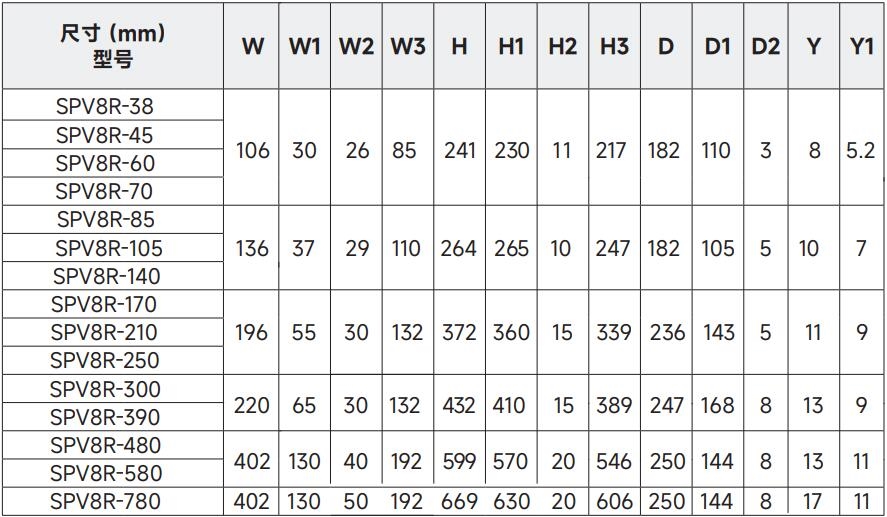

SPV8R系列电机智能软起动器功率18.5KW，电流38A，外形尺寸106*241*182。为低压电机的控制提供了结构紧凑、稳定可靠的软起动解决方案。它具有丰富的用户接口，模块化的设计，可满足现代工业对中小型风机、泵类通用机械的起动需求，广泛应用于电力、冶金、矿山、建材、石化和市政等行业。
SPV8R 系列电机软起动器的工作原理：采用三对反并联的晶闸管串接于交流电机的定子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机的软起动目的。当起动完成后软起动器输出达到额定电压。在线式将持续继续触发晶闸管，使电机保存正常工作。
一、功能特点
1、多种起动方式：通常具有限流起动、电压斜坡起动、突跳 + 限流起动、突跳 + 电压斜坡起动、电流斜坡起动、双闭环起动等多种起动方式，可根据不同的负载特性进行选择，以实现最佳的起动效果。
2、软停车功能：支持软停车功能，通过逐步降低电压实现平稳停机，能够消除水锤效应，保护管道系统和机械设备，减少停机时的机械冲击。
3、完善的保护功能：具备过电流保护、缺相保护、三相电流不平衡保护、过热保护、电机过载保护、过压保护、负载短路保护等多种保护功能，可有效保护电动机及相关生产设备的使用安全。
4、智能控制与监测：采用高性能单片机和数字逻辑控制技术，具有很强的抗干扰能力。自带标准的 RS485 接口和 ModBus 协议，可实现远程控制和监测。同时采用 4X8LCD 液晶显示器，参数修改、操作简便直观。
5、节能运行模式：具有智能旁路控制功能，在电机达到额定转速后，自动切换至旁路接触器供电，可降低软起动器功耗。当负载率 < 40% 时，还可自动降低输出电压至 80% 额定值，实现轻载节能。
二、技术参数
1、过热保护：温度升至 80℃±5℃时保护动作，当温度降至 55℃时(最低)，过热保护解除。
2、欠压保护：保护范围一般为额定电压的 40%-90%，低于设定值时保护动作。
3、过压保护：保护范围通常为额定电压的 100%-130%，高于设定值时保护动作。
4、电机欠载保护：保护范围为电机额定电流的 10%-90%，动作时间为 5 秒 - 90 秒。
三、结构设计
1、采用在线运行方式，也可通过拨码开关选择为旁路接触器运行方式。
2、风机风冷，结构紧凑，无需加装交流接触器，节省安装空间。
3、三相开关电源供电，电压工作范围广，散热风扇 24V 电源输出控制，稳定电压，恒定转速。
